HC 900 | KC 82/2 | KC 85/3 | KC 85/4
|
||||
| M053 RS 232 K2 mit TTL-Pegel | Ergänzungsbeschreibung | M003 V.24 | Preis: ???,-M 05.07.90 33,50 DM | |
 |
 | |
|

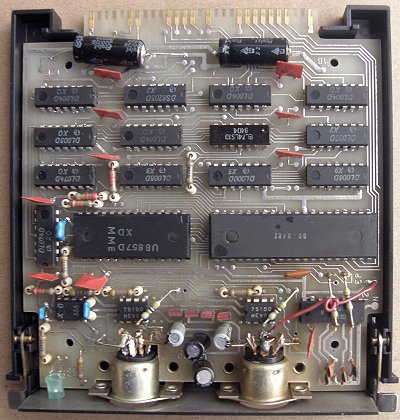

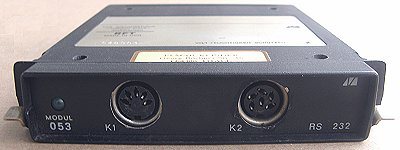

Das Modul M053 RS-232 dient auch zur Ansteuerung der Schreibmaschine S 3004 electronic. Der erste Kanal bleibt gegenüber dem Modul M003 , als V24-Kanal unverändert erhalten. Kanal 2 wurde modifiziert und besitzt TTL-Pegel. Für diesen Kanal wurde eine sechspolige Buchse verwendet, dieses soll Verwechslungen ausschließen. |
||
| Für alle die nicht im Besitz eines M053 sind gibt es eine kleine Umbauanleitung für das M003 V.24-Modul. Das kann dann zum Anschluß einer Typenradschreibmaschine "Erika 3004" oder Baugleiche genutzt werden. Das Gespann kann dann so eingestellt werden, daß die Schreibmaschine als Tastatur und Drucker unter CAOS verwendet werden kann. Für ein gutes Schreibgefühl und gedrucktem Text in unschlagbarer Qualität. | ||
| Umbauanleitung für das M003 V24 zum M053 * pdf , ca. 235 KB | Details , Schaltplan | |
 |
 | |

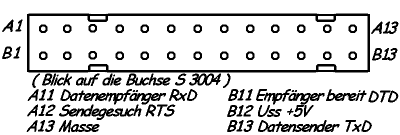

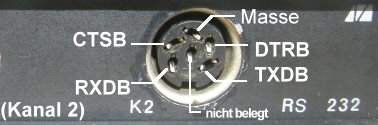

| Kabelbelegung vom M053 Kanal 2 zur Erika
S3004: CTSB (Bereit zum senden) - A12 RTS (Sendegesuch) RXDB (Empfangsdaten) ----- B13 TxD (Datensender) |
Masse
--------------- A13 Masse DTRB (Betriebsber.) - B11 DTD (Empfänger bereit) TXDB (Sendedaten) --- A11 RxD (Datenempfänger) | ||
| CTS = Clear
to Send RXD = Received Data |
DTR = Data
Terminal Ready TXD = Transmitted Data |
|
Als Handbücher wurden das Handbuch zum M003 V.24 mir der Ergänzungsbeschreibung zum M053 , sowie das Handbuch zur Kassette C0171/1 mit der Ergänzungsbeschreibung zur Kassette C0171/2 ausgegeben. ( Für Handbücher, auf Abbildungen klicken ) |
| Handbuch: C0171/1 V 24 Software * pdf, ca. 933 KB | Handbuch: M003 V24 * pdf, ca. 837 KB |
| Ergänzungsbeschreibung zur R232/S3004-Sofware | Ergänzungsbeschreibung zum M053 |
 |
 |
