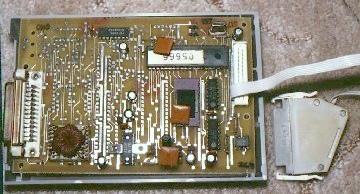

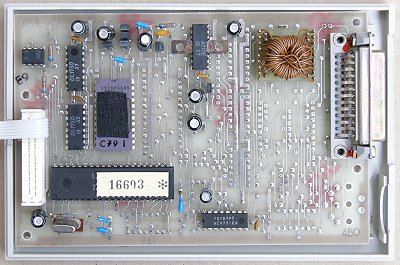

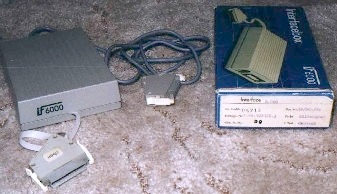

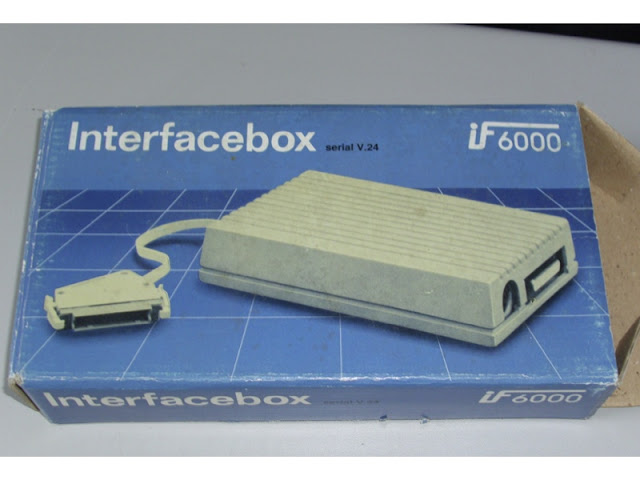

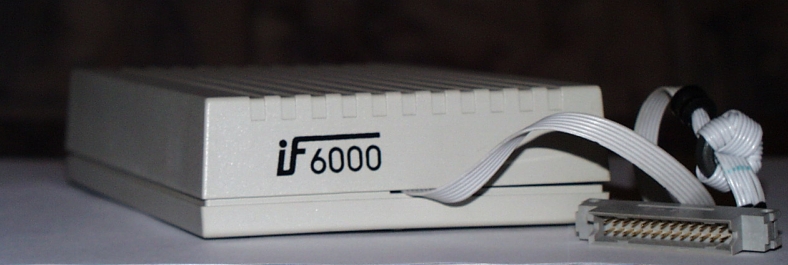

Interfacemodul: IF 6000

Bilder und Manual dieses Kapitels: © robotrontechnik.de

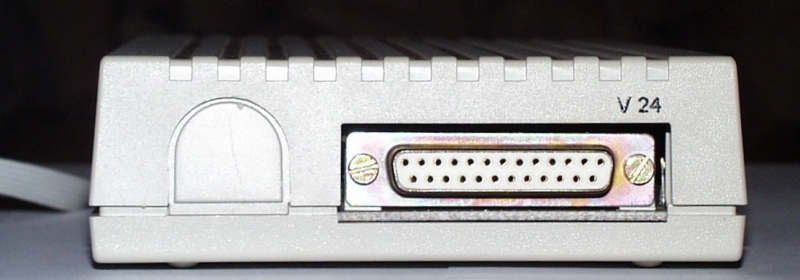

Das Interface wird als Schnittstelle zwischen einem Computer und den auf diesen Seiten dargestellten Erika-Modellen benötigt. Die IF6000 realisierte rechnerseitig eine V.24/EIA RS 232 C - Schnittstelle.

Über Steuerzeichen können im Dialog über die Schreibmaschine diverse Parameter eingegeben bzw. geändert werden, welche allerdings beim Ausschalten der Schreibmaschine wieder verloren gehen. So können mit CODE+I die Schnittstellenparameter geändert, mit CODE+E Randomcodes eingegeben und mit CODE+H der Hex-Dump-Druck aktiviert werden. Eine nicht dokumentierte Kombination mit CODE+A druckt zur Demonstration einen Werbetext für die Schreibmaschine aus. Zur Kopplung mit den einzelnen Computermodellen sollen sieben verschiedene Interfacekabel über den Handel in der DDR angeboten worden sein.

xx
Bedienungsanleitung (Manual) (!)

Folgende Computer können angeschlossen werden:

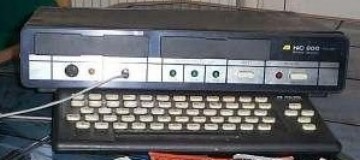

Homecomputer_HC_900		Anschluss einer Erika electronic 3004 Bedienungsanleitung (Manual) © robotron-net.de (!)

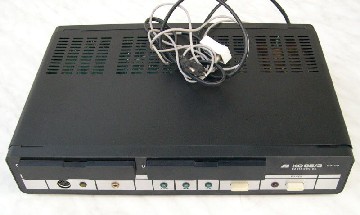

Kleincomputer_KC_85/2		Anschluss einer Erika electronic 3004 Bedienungsanleitung (Manual) © robotron-net.de (!)

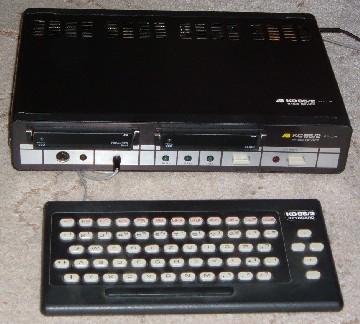

Kleincomputer_KC_85/3		Anschluss einer Erika electronic 3004 Bedienungsanleitung (Manual) © robotron-net.de (!)

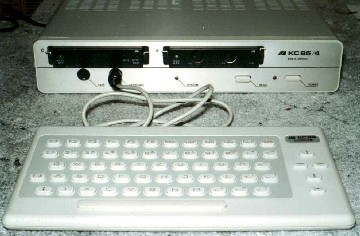

Kleincomputer_KC_85/4 Treiber für diesen Homecomputer (MTX-Format) **		Anschluss einer Erika electronic 3004 Bedienungsanleitung (Manual) © robotron-net.de (!)

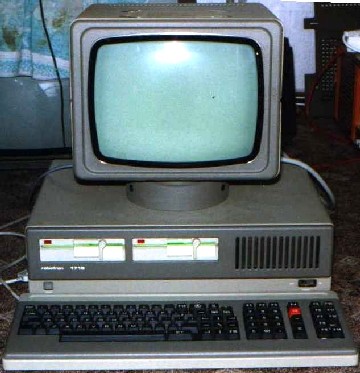

Personalcomputer_PC_1715

(!) Bitte lesen Sie unbedingt die Informationen der Autoren Götz Hupe und Elmar Klinder, welche Sie gespiegelt (*) und redaktionell gekürzt, hier auf dieser Webseite finden:

** Zur Ausgabe der Dateien als Ton (direkte Ankopplung des KC an die Soundkarte/line out bzw. zur Ausgabe auf Kassette kann das Programm KCSAVE genutzt werden:

Etwaig benötigte CAOS-Treiber finden Sie hier: Quelle: http://www.iee.et.tu-dresden.de/~kc-club

Zubehör

Interfacemodul: IF 6000

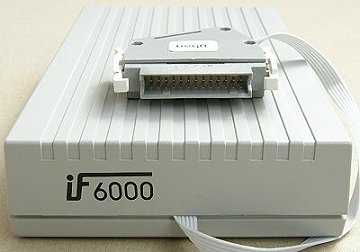

Anschluss des Interfacemoduls an die Erika:
